一、基本概念介紹
消防應急照明和疏散指示系統：為人員疏散和發生火災時仍需工作的場所提供照明和疏散指示的系統。是一種輔助人員安全疏散的建筑消防系統，由消防應急照明燈具、消防應急標志燈具及相關裝置構成，其主要功能是在火災等緊急情況下，為人員的安全疏散和滅火救援行動提供必要的照度條件及正確的疏散指示信息。

應急照明控制器：控制并顯示集中控制型消防應急燈具、應急照明集中電源、應急照明配電箱及相關附件等工作狀態的裝置。

應急照明集中電源：由蓄電池儲能，為集中電源型消防應急燈具供電的電源裝置。A型應急照明集中電源：額定輸出電壓不大于DC36V的應急照明集中電源。

消防應急燈具：為人員疏散、消防作業提供照明和指示標志的各類燈具，包括消防應急照明燈具和消防應急標志燈具。A型消防應急燈具：主電源和蓄電池電源額定工作電壓不大于DC36V的消防應急燈具。中科知創燈具工作電壓為DC36V。
擴展小知識：
照度：光照強度是一種物理術語，指單位面積上所接受可見光的光通量。簡稱照度，單位勒克斯（Lux或Lx）。用于指示光照的強弱和物體表面積被照明程度的量。
光通量：一個被光線照射的表面上的照度（illumination/illuminance）定義為照射在單位面積上的光通量。1 lx=1 lm/㎡。被光均勻照射的物體，在1平方米面積上所得的光通量是1流明時，它的照度是1勒克斯。流明是光通量的單位。
防火分區：在建筑內部采用防火墻、樓板及其他防火分隔設施分隔而成，能在一定時間內防止火災向同一建筑的其余部分蔓延的局部空間。防火分區分為水平防火分

區和垂直防火分區。配電回路的設計不得跨越防火分區。
建筑標高：建筑標高是在相對標高中，凡是包括裝飾層厚度的標高，稱為建筑標高，注寫在構件的裝飾層面上，也叫面層標高。也即是裝飾裝修完成后的標高，如“地面工程一層建筑地面標高為正負0.000”。
結構標高：相對標高是把室內首層地面高度定為相對標高的零點，用于建筑物施工圖的標高標注。在相對標高中，凡是不包括裝飾層厚度的標高，稱為結構標高，注寫在構件的底部，是構件的安裝或施工高度。也即是為裝飾裝修前的標高，如:若地面工程裝飾做法為5厘米則一層建筑地面結構標高為-0.05。

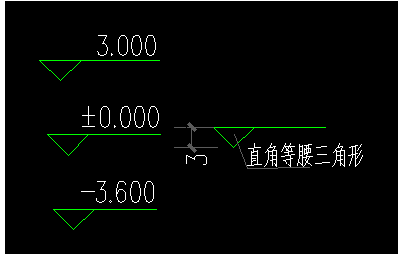

標高符號：按照GB50001-2010《房屋建筑制圖統一標準》規定的標高符號，數字表示三角尖所指平面的標高。單位為米，小數點后保留3位，±0.000一般代表該建筑物的室內地坪為相對零點，往上不加＋號，往下冠以－號。例：




二、系統分類
根據GB17945-2010《消防應急照明和疏散指示系統》的系統分類：
按消防應急燈具的控制方式可分為集中控制型系統和非集中控制型系統。
按應急供電形式分為集中電源型系統和自帶電源型系統。
即：集中電源集中控制型；集中電源非集中控制型；自帶電源集中控制型；自帶電源非集中控制型。中科知創智能疏散指示系統為集中電源集中控制型系統。
根據GB51309-2018《消防應急照明和疏散指示系統技術標準》的規定，系統類型的選擇應根據建、構筑物的規模、使用性質及日常管理及維護難易程度等因素確定，并應符合下列規定：
 1、設置消防控制室的場所應選擇集中控制型系統
2、設置火災自動報警系統，但未設置消防控制室的場所宜選擇集中控制型系統
3、其他場所可選擇非集中控制型系統

三、系統的組成部分
消防應急照明和疏散指示系統由應急照明控制器、消防應急燈具專用應急電源、應急照明分配電裝置、消防應急標志燈、消防應急照明燈五部分組成。在GB51309-2018，應急照明分配電裝置的概念被取消，所有燈具均直接有應急照明集中電源或應急照明配電箱直接帶載。同時不再有智能型和非智能型的概念之分，主要的系統類型分類為集中控制型系統和非集中控制型系統 。#p#分頁標題#e#
按照消防應急燈具的控制方式的不同，消防應急照明及疏散指示系統分為集中控制型系統和非集中控制型系統兩種類型，其中集中控制型系統由應急照明控制器、集中控制型燈具、應急照明集中電源或應急照明配電箱等系統部件組成，由應急照明控
制器按預設器邏輯和時序控制并顯示其配接的燈具、應急照明集中電源或應急照明配電箱的工作狀態；非集中控制型系統由非集中控制型燈具、應急照明集中電源或應急照明配電箱等系統部件組成，系統中燈具的光源由燈具蓄電池電源的轉換信號控制應急點亮或由紅外、聲音等信號感應點亮。

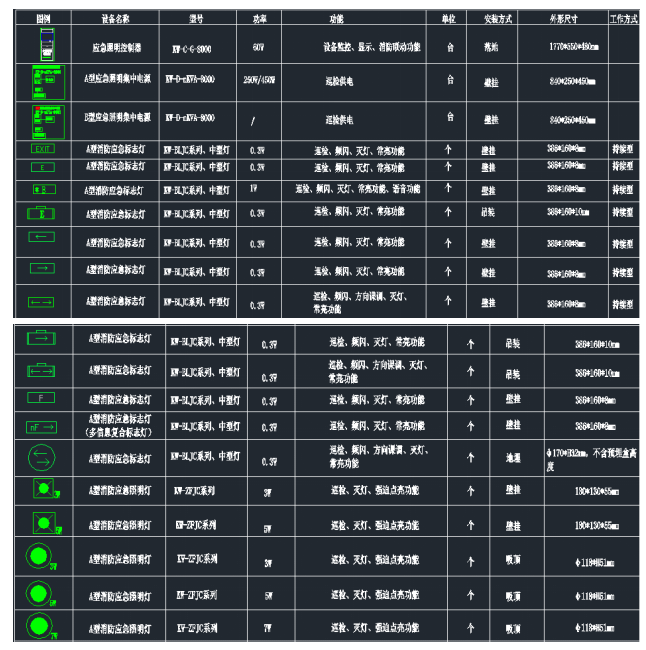

常見設備圖例（以中科知創系統圖模板為例）


四、數圖報價流程
常用數圖軟件：Auto CAD；輔助數圖軟件：天正軟件（電氣）（http://www.tangent.com.cn/ ）。
常用的看圖軟件：CAD快速看圖（https://cad.glodon.com/），可下載電腦版，安卓版，蘋果IOS版。
1、查看設計圖紙是否完整：設計說明、系統圖（配電箱圖）和平面圖。了解設計圖紙的基本內容和建筑物的整體布局、建筑數量、樓層數量。了解項目中是否設計了智能疏散系統。智能疏散的圖紙通常在強電圖紙中，平面圖常用名稱為：照明平面圖、應急照明平面圖、電氣平面圖。

2、判斷原設計系統類型：集中控制型、非集中控制型、自帶電源型、集中電源型。

3、根據燈具的供電電壓、接線方式判斷原設計為普通型或者智能型。普通應急的供電電壓通常為AC220V，智能燈的供電電壓通常為DC24V或DC36V。普通燈的線型常為：WDZN-BYJ-3*2.5/4 mm²或WDZN-BYJ-4*2.5/4 mm²；智能型系統常見的有二總線系統和四總線系統，二總線系統的常見線型為：NH-RVS-2*2.5mm²，四總線系統的常見線型為：WDZN-BYJ-2*2.5 mm²+ WDZN-RYJ-2*1.5 mm²。額定工作電壓等級為50V以下時，應選擇電壓等級不低于交流300/500V的線纜；額定工作電壓等級為220/380V時，應選擇電壓等級不低于交流450/750V的線纜。以上信息均可從配電箱系統圖中得知，除此之外，查看配電箱系統圖還可以幫助我們判斷系統的設計類型，應急照明集中電源、應急照明分配電裝置、應急照明配電箱的具體出線回路。

小提示：中科知創目前只做二總線集中電源集中控制型系統，線型為：NH-RVS-2*2.5mm²，燈具電壓為DC36V。
4、了解項目中的各類設備布置情況：應急照明控制的數量及位置、應急照明集中電源、應急照明分配電裝置的種類和分布情況，應急標志燈和應急照明燈的種類、規格、安裝方式。通過了解各類設備的布置情況，掌握整個系統的設計概況。通過集中電源的設置形式判斷原設計為分布設置式集中電源型系統還是電池主站式集中電源型系統。應急照明控制器的設置位置及數量，可通過項目系統圖，或電氣說明中關于消防控制室的說明，火災自動報警系統圖及說明進行判斷。
5、根據了解的智能疏散系統設計情況制作《智能疏散指示系統數量統計表》

（1） 統計消防應急標志燈具：安全出口燈、疏散指示燈、樓層指示燈、地埋燈，根據燈具不同的種類分別進行數量統計。
◆ 通過設計說明或系統圖中的材料表或設備圖例確定原設計的燈具種類

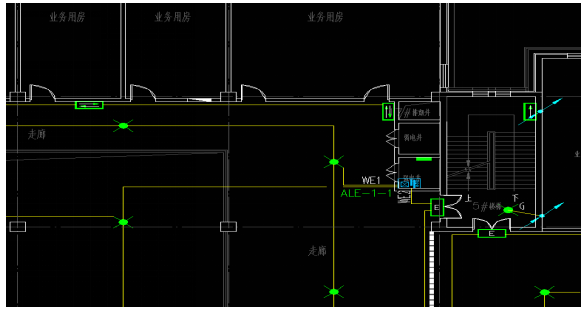

◆ 通對平面圖上的燈具進行逐一統計：通過CAD塊命令進行統計

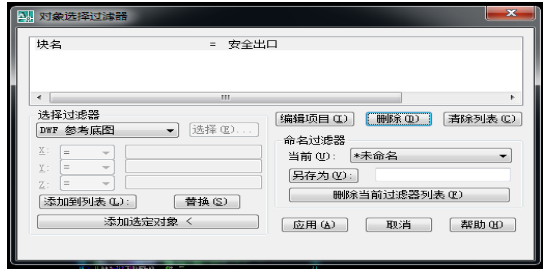

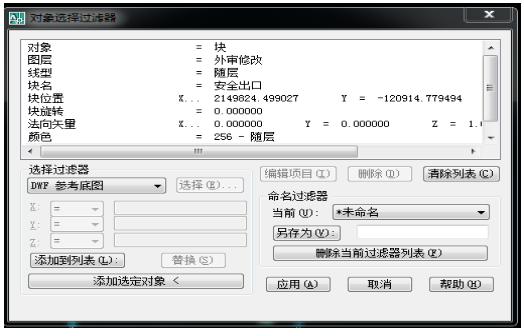

一般在CAD圖紙中通過FI(對象選擇過濾器)功能來進行數量統計，通過FI過濾塊名統計出各類燈具的數量。對象選擇過濾器功能如下：

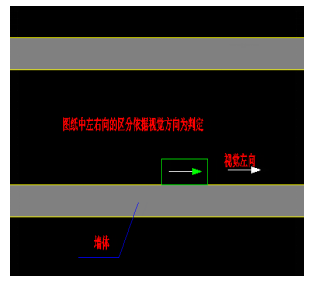

◆應急疏散指示燈具左右向判定:見圖一

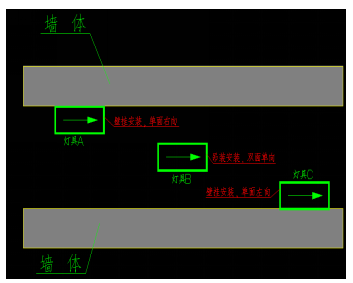

圖二燈具A、燈具C布置于墻體上選用壁掛安裝單面燈具；燈具B致于通道中間選用吊裝雙面單向燈具


◆嵌墻式（暗裝）標志燈具需要另配預埋盒。地埋燈須配套安裝預埋盒。
特別提示：對于分段繪制的圖紙統計時需要注意是否有重疊的區域，防止燈具重復統計；常規圖紙統計時要注意燈具圖例塊名是否統一，統計時及時刪除已統計燈具，檢查是否有遺漏的燈具；統計標準層燈具時要注意數量計算。使用快捷鍵統計設備數量，能夠提高數圖的效率，但不能完全依賴快捷鍵。#p#分頁標題#e#
（2）應急照明燈具統計：壁掛燈、嵌頂燈、吸頂燈（也可以吊裝），根據燈具的功率及安裝方式分別進行數量統計。
◆通過設計說明或系統圖中的材料表或設備圖例確定原設計的燈具種類
◆ 通對平面圖上的燈具進行逐一統計確定：通過CAD塊命令進行統計（參照應急標志燈統計方式）
◆ 燈具數量統計結束，根據安燈具的功率及裝方式進行對應配置。


如果燈具的功率有差距，需要進行照度的計算。具體方法如下：利用系數計算照度，不管采用何種計算法只能做到基本準確，因各種參數可能不精確。
計算公式
式中N—所需燈具個數
E—所需的平均照度
U—燈具的系數，與燈具安裝高度有關，3米取0.7，5米取0.3
A—平面面積
K—維護系數，一般取0.8
—光通量

例如：集中電源5W吸頂燈的光通量為310lm，所需照度為1Lx，那么一個燈具可以覆蓋的面積為310lm*0.7*0.8*1/1Lx=173.6m²，然后根據設計場景，估計燈具之間的安裝距離，一般情況下距離在8m以內。

根據GB51309-2018《消防應急照明和疏散指示系統技術標準》規定，設置在不同部位或場所的照明燈應能滿足表3.2.5中規定的地面水平最低照度要求。
表3.2.5照明燈的部位或場所及其地面水平最低照度表

設置部位或場所	地面水平最低照度
I-1.病房樓或手術部的避難間 I-2.老年人照料設施 I-3．人員密集場所、老年人照料設施、病房樓或手術部內部的樓梯間、前室或合用前室、避難走道 I-4．逃生輔助裝置存放處等特殊區域 I-5.屋頂直升機停機坪	不應低于10.0 lx
II-1.除I-3規定的敞開樓梯間、封閉樓梯間、防煙樓梯間及前室，室外樓梯 II-2．消防樓梯間的前室或合用前室 II-3．除I-3規定的避難走道 II-4．寄宿制幼兒園和小學的寢室、醫院手術室及重癥監護室等病人行動不便的病房等需要救助人員協助需要疏散的區域	不應低于 5.0 lx
III-1.除I-1規定的避難層（間） III-2．觀眾廳，展覽廳，電影院，多功能廳，建筑面積大于200m2的營業廳、餐廳、演播廳，建筑面積超過400m2辦公大廳、會議室等人員密集場所 III-3．人員密集廠房內的生產場所 III-4.室內步行街兩側的商鋪 III-5．建筑面積大于100 m2的地下或半地下公共活動場所	不應低于 3.0 lx
IV-1.除I-2、II-4、III-2~III-5規定場所的疏散走道、疏散通道 IV-2.室內步行街 IV-3.城市交通隧道兩側、人行橫通道和人行疏散通道 IV-4.賓館、酒店的客房 IV-5.自動扶梯上方或側上方 IV-6.安全出口外面及附近區域、連廊的連接處兩端 IV-7.進入屋頂直升機停機坪的途徑 IV-8.配電室、消防控制室、消防水泵房、自備發電機房等發生火災時仍需工作、值守的區域	不應低于 1.0 lx

◆ 統計原設計中每臺應急照明集中電源所帶燈具的總功率Wdn
◆ 統計項目所有燈具的總功率Wd = Wd1 + Wd2 + … + Wdn
◆ 項目應急照明集中電源的最低總功率為Wz = Wd / 0.8（對集中電源的功率預留20%）
◆ 根據建筑結構特點、防火分區劃分，選擇合適的應急電源安裝位置和供電范圍，然后對Wz進行分解，確定應急照明集中電源的功率和數量
◆ 每臺應急照明集中電源的負載應在其每個回路上做均衡；配接燈具的額定功率總和不應大于配電回路額定功率的80%。

（5） 統計應急照明控制器的數量
◆ 通過設計說明或系統圖確定應急照明控制器的數量及安裝位置。
通過計算系統中應急照明集中電源和應急照明分配電裝置的數量確定應急照明控制器的數量（每條回路最多帶32臺應急照明集中電源或應急照明分配電裝置）。
注意：任一臺應急照明控制器直接控制燈具的總數量不應大于3200。設置燈具數量超過3200的系統，需要設置多臺應急照明控制器。

設備數量統計結束后，按照中科知創《集中電源集中控制型消防應急照明和疏散指示系統圖紙數量統計表》對各種設備進行數量匯總。按照----標志燈----照明燈----應急照明分配電裝置----應急照明集中電源----應急照明控制器----配件設備的順序進行數量匯總。并詳細填寫配置說明，對原設計系統和中科知創的配置進行分類對比，方便客戶了解我司所做系統配置的情況。
