2.1）回路子卡增減設置
4回路母板，最多4塊回路子卡（200~800點）；
8回路母板最多8塊回路子卡（1000~1600點）；
注意：每塊母板最少保留1塊子卡！
當需維修更換子卡或因設備增訂增加子卡時，需按如下步驟操作：
Ø 在控制器開機狀態下將該回路母板撥碼開關（紅色）第6位（最后一位）撥到上位（ON），
注意除第6位外其他位撥碼原位置不變；
Ø 將控制器關機（先關備電再關主電），下一步即可進行回路子卡的增減；

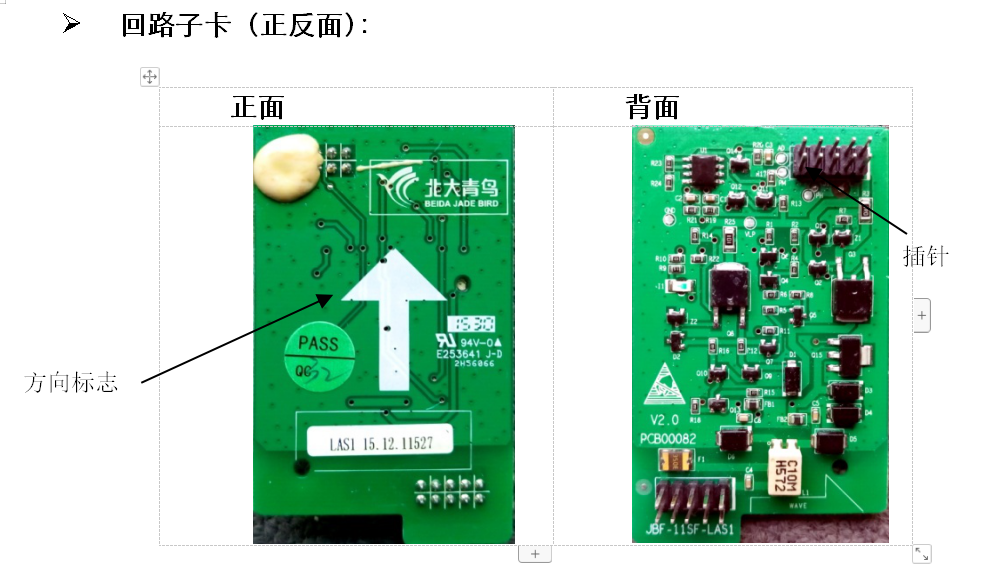

Ø 根據需要對回路子卡進行增減，子卡與母板采用塑料卡件固定，插拔時可采用工具輔助。母板及子卡均有明顯白色“↑”標識指示方向，插拔時需注意子卡方向，子卡插針必須和母板相應插座垂直插牢，避免錯位；
Ø 控制器開機，按控制器菜單操作“
功能→查詢→查詢注冊登記地址菜單”，在此界面下按“

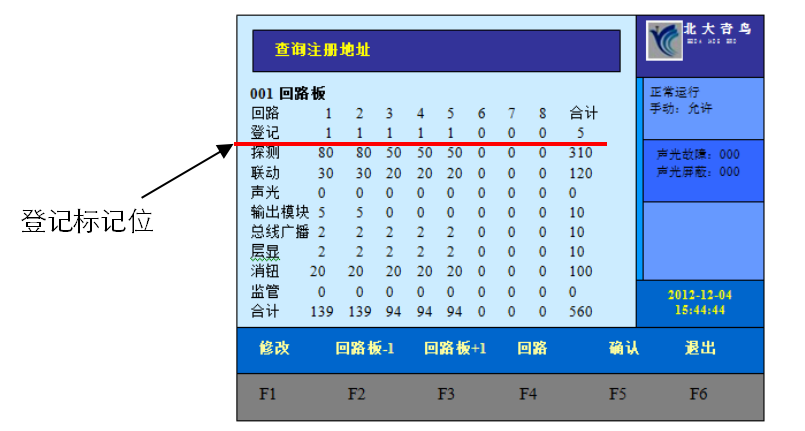

回路板”進行查詢，輸入要查詢的回路板號（三位）確認后如下圖，“登記標記位”代表該回路是否有效。“1”代表有效，“0”代表無效，
注意只有登記標記位為“1”的回路才能對回路現場部件進行登記，實現報警、聯動功能；
上圖示例，查詢
001號回路板，該母板為8回路母板，取消了6~8回路三塊回路子卡。因此，1~5回路有效，登記標記位顯示“1”，6~8回路無效，登記標記位顯示“0”。
Ø 按以上步驟查詢“回路標志登記位”顯示內容應與回路子卡實際安裝數量、位置均相符后，仍在開機狀態下將回路母板第
6位（最后一位）撥碼開關撥下（
OFF）。
至此，回路子卡增減步驟完成，可進行下一步正常調試。
Ø 如查詢到的“回路標志登記位”顯示內容與實際安裝子卡數量、位置不符，需關機檢查子卡與母板連接插座是否錯位、安裝方向是否正確等，也可對換子卡進行測試，
插拔子卡后再重復以上（1-5）步驟。
注意：
當增減主機回路容量或維修時需操作到子卡插拔，11SF控制器母板分為4回路（只用于壁掛機）、8回路兩種，子卡相同；
插拔子卡時主機必須斷電，完成后開機前必須仔細檢查子卡安裝情況。
調試或使用過程中嚴禁將工具或其他雜物放置于控制器回路板上，可能會造成回路板器件短路、燒毀！
3）JBF-11SF-CD8B-DY 多線盤單元（多線盤）
多線控制盤在柜式結構中占2U，屬于專線聯動控制設備，主要用于控制消火栓泵、噴淋泵、排煙風機等專線聯動
消防設備的啟動和停止。（
每路配1只JBF5155模塊使用）
一塊JBF-11SF-CD8B多線控制盤具有8組控制輸出，每組包含一個啟動輸出，一個停止輸出和一個受控設備動作應答輸入。
設有“自動方式”，“手動方式”，允許和禁止切換開關。
可以通過預先設定聯動邏輯關系對被控設備實現自動控制。
系統中最多可連接
20塊JBF-11SF-CD8B多線控制盤。
多線控制盤的輸出信號通過JBF5155輸入/輸出模塊實現對專線聯動設備的控制，同時多線控制盤與JBF5155輸入/輸出模塊之間的線路狀態可通過控制器主機進行監控。
多線控制盤具有
點動輸出及
持續輸出兩種模式，可通過顯示板進行設置。詳見《第二部分 系統調試》JBF5155模塊接線內容。
Ø
正面：
1SL-/1SL+ ～ 8SL-/8SL+：JBF-11SF系列控制器多線控制盤對外輸出端子，連接1-8路JBF5155輸入/輸出模塊，實現消火栓泵、噴淋泵、排煙風機等專線聯動設備的啟?？刂?。
Ø
SL+、SL-兩端電壓參考值：
采用萬用表直流電壓檔測量SL+、SL-兩端電壓（紅表筆接觸SL+、黑表筆接觸SL-）；
正常監控狀態電壓：DC.8V。
當本路專線控制設置為“持續”輸出狀態時：
按下啟動鍵后電壓：DC.24V（保持）；
按下停止鍵后電壓：輸出電壓撤銷恢復至DC.8V。
當本路專線控制設置為“單次”輸出狀態時：
按下啟動鍵后電壓輸出：DC.24V（輸出2秒后撤銷）；
按下停止鍵后電壓輸出：DC.24V（輸出2秒后撤銷）。
總線控制盤適用于立柜式或琴臺式控制器（占用4U），根據實際工程需要進行選配，每臺控制器可以帶載
9塊總線控制盤。
通過總線控制盤可以直接控制總線聯動設備，代替控制器上的鍵盤操作方式，每塊盤具備90個按鍵，一對一使用時可控制90個總線設備的啟動/停止，并且可以實現跨控制器的總線控制，也可以通過編程實現一鍵多控（1鍵控制多個設備啟停）的功能。
Ø
正面：
Ø
壁掛主機
電源型號：型號IG-B2057，雙路輸出，系統電源2A+聯動電源3A；
備電：12V/7AH一組；
端子 L 、N 、PE：輸入AC.220V；
輸出1：系統電源，為主機板卡供電，輸出2A；
輸出2：聯動電源，為現場聲光、模塊等聯動設備供電，輸出3A；
備電保險：5A。
Ø
控制器（柜式、臺式）
電源型號：YJG5221，雙路輸出——每路輸出最大電流10A（系統10A+聯動10A）；
安裝方式：內置式安裝，
端子 L、 N、 PE：輸入AC.220V；
端子 電池：輸入DC.21～28V 連接備用電池（24AH一組）；
端子 聯動電源：輸出 10A，為現場聲光警報器、層顯、輸入輸出模塊、受控設備等供電，為消防廣播控制盤、消防電話主機供電；
端子 系統電源：輸出10A，為控制器內部各板卡工作供電；
端口 狀態信號：通過專用數據線連接至主機顯示板電源信號端口，向控制器上傳主、備電工作狀態；
電壓調節：出廠參數已設定好，切勿隨意調節；
備電保險：20A；
主電保險：5A。
注意：
當控制器（柜式、琴臺）內YJG5221系統雙路電源的10A聯動輸出不能滿足現場需求時，可單獨增加以下聯動電源。

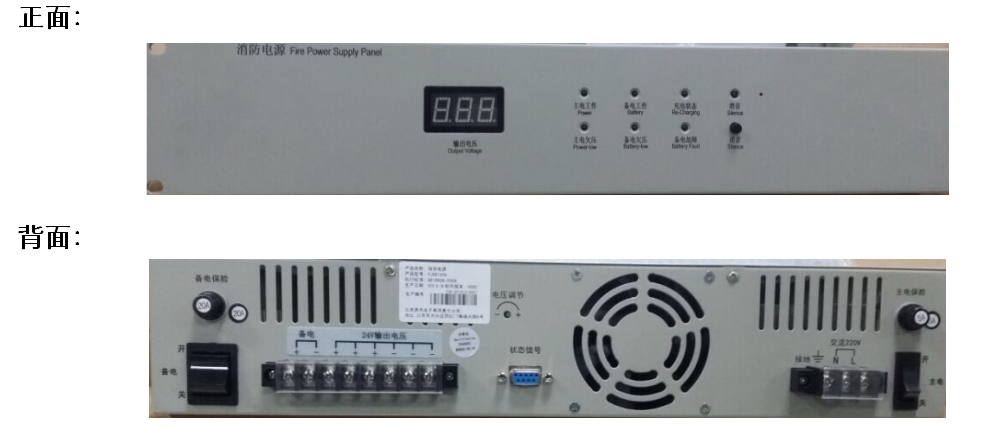

聯動電源型號：YJG5120A，單路輸出，輸出最大電流20A；
安裝方式：面板式安裝 2U，如下圖；
端子 L、N、地：輸入AC.220V；
端子 備電：輸入DC.21～28V 連接備用電池（12V/24AH一組）；
端子 24V輸出電壓：輸出 20A，為現場聲光警報器、層顯、輸入輸出模塊、受控設備等供電；
電壓調節：出廠參數已設定好，切勿隨意調節；
備電保險：20A；
主電保險：5A。
Ø
狀態指示：
主電工作指示燈：主電在正常供電范圍，主電工作燈亮，主電低于165±20V或斷電，主電工作燈滅；
備電工作指示燈：主電故障，由備電供電時，備電工作燈亮，主電正常，備電工作燈滅；
備電欠壓指示燈：備電工作時，備電欠壓燈滅，備電電壓低于22V±1V備電欠壓燈亮；
備電故障指示燈：主電工作狀態下，當備電發生短路、斷電（線）等故障時，備電故障燈亮；
備電正常時，備電故障燈滅；
主電欠壓指示燈：主電電壓低于165±20V時，主電欠壓燈亮，當主電電壓在正常供電范圍主電欠壓燈滅；
充電狀態指示燈：當主電、備電正常時，電源給備電充電，充電狀態燈亮。當主電、備電有故障時或備電電壓高于27.5±0.5V時電源停止給備電充電，充電狀態燈滅；
消音指示燈：當電源有主電欠壓、備電故障、備電欠壓等故障時，按消音鍵，消音指示燈亮，故障消除或重新來故障，消音指示燈滅；
故障報警及消音鍵：當電源有主電欠壓、備電故障、備電欠壓等故障時，電源發出報警聲，按消音鍵可消除報警音，同時消音燈點亮。
注意：
JBF-11SF系列控制器（柜式、臺式），系統電源型號：YJG5221；聯動電源型號：YJG5120A；備用電池型規格：12V/24Ah一組；
JBF-11SF-S、JBF-11SF-S8系列壁掛控制器電源型號IG-B2057，雙路輸出，備電：12V/7AH一組；
由于產品一致性的要求，系統維修更換備件時必須選用以上規格型號產品，嚴禁私自更改。
6）主機端子、標識
JBF-11SF系列控制器（柜式、臺式）出廠時在柜門內側均貼有“端子對照表”接線時請按對照表說明及端子排編號對應連接。
控制器AC.220V輸入端必須連接保護接地。
接線時請注意AC.220V（范圍﹢10% ~ -15%），L（火線）、N（零線）、PE（保護地），線序連接正確，輸入電壓穩定、準確。如圖：

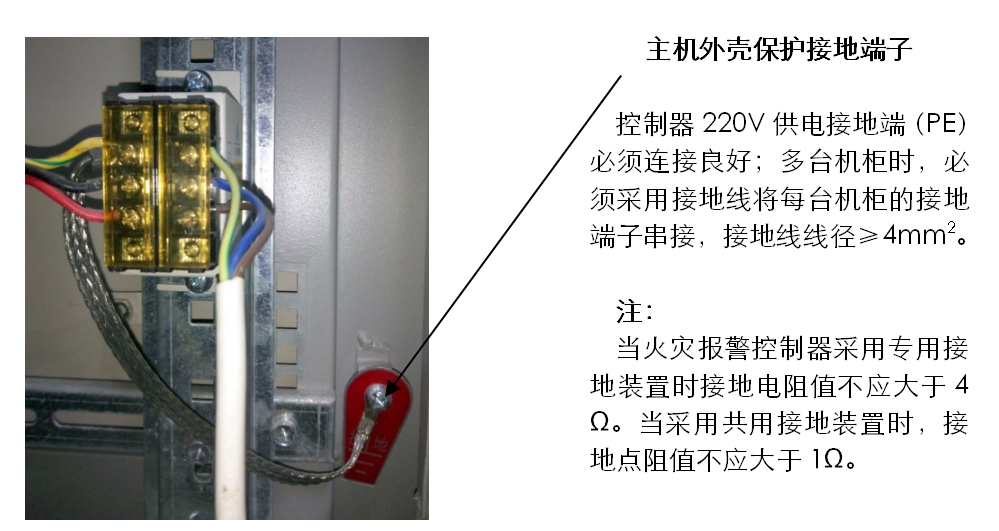

主機外殼保護接地端子：

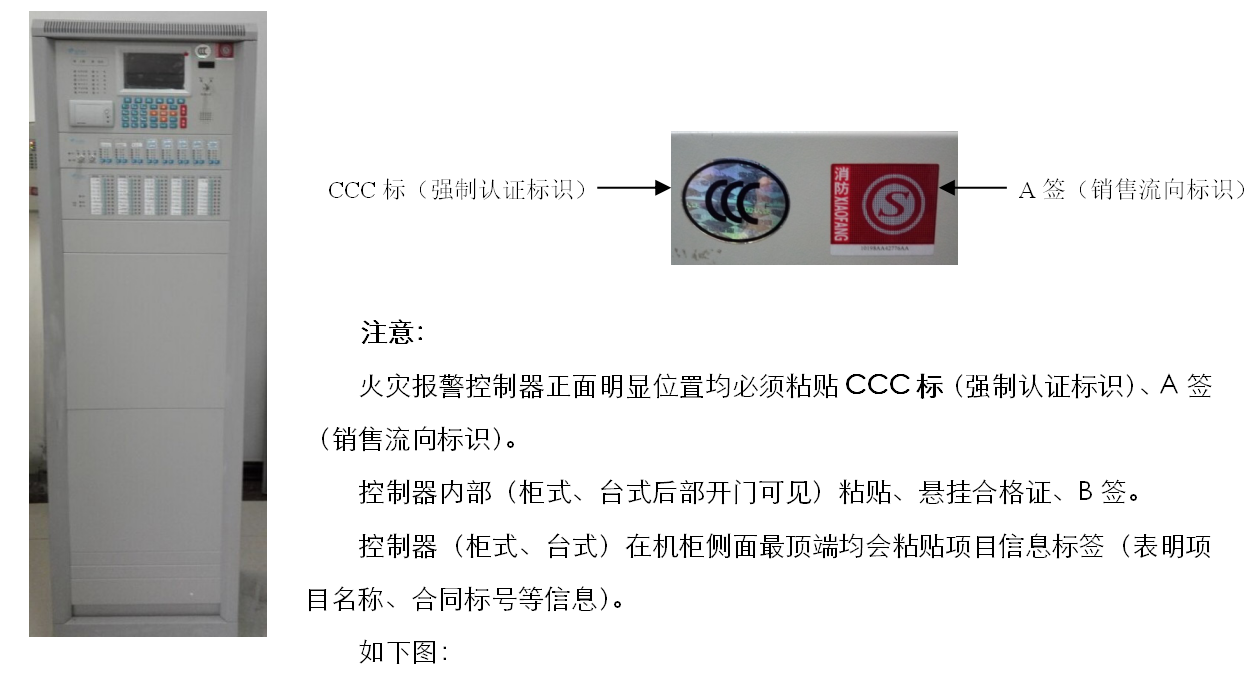

主機3C標識、A/B簽、合格證等標識：
