JBF-11SF系列火災報警控制器共有以下幾種運行模式：
正常模式：交付用戶使用的模式；
調試模式：組裝調試狀態下使用；
監聽模式：系統中帶多塊液晶板，且液晶板只作為顯示系統顯示使用；
虛動模式：在系統調試時當不便聯動現場受控設備可使用本模式，對受控設備進行虛擬啟動，用以檢查聯動邏輯正確性。
為便于調試操作與信息查看，在系統調試前請將控制器轉換為“調試模式”，菜單如下：
“
系統→運行模式→調試”，進入菜單后如下圖，選擇“2調試模式”后確定即可完成設置。
2. 回路部件自動登記
在控制器初始界面下按如下菜單操作：“

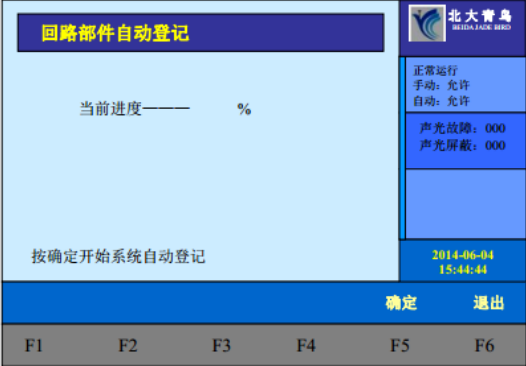

安裝→回路部件自動登記”，進入后出現下圖：
接在總線上的現場部件如果沒有被登記，它將不能被系統識別（不能實現報警、聯動功能）。要使現場部件有效，首先應用編碼器將部件編上地址號接入總線，進入該菜單后，探測部件開始自動登記。登記顯示“100%完成”后，控制器自動復位。
為了確認部件是否登記上，操作完此項后應進入查詢菜單中的注冊地址查詢項，查看被登記的數量及具體的被登記的部位號。
特別注意：
當報警主機存在大量地址故障信息情況下需先溝通施工方進行檢查，
切忌直接操作“自動登記”，否則會造成所有故障地址點登記信息丟失。
3. 登記設備的查詢
在控制器初始界面下按如下菜單進行操作：“

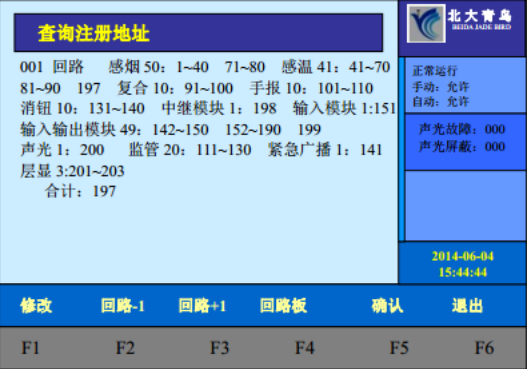

查詢→查詢注冊登記地址”，輸入需要查詢的回路號點擊確定，進入后如下圖：
11SF系列控制器能夠自動識別回路帶載設備類型，查詢后屏幕將顯示本回路被登記的感煙、感溫、復合、手報、消鈕、中繼模塊、輸入輸出模塊、聲光、監管、緊急廣播、層顯等信息，可以通過按“
回路-1、回路+1”鍵進行回路號增減，從而察看其他回路的登記地址。按【修改】鍵可重新輸入待查回路號。
按 F4“回路板”鍵，根據屏幕提示輸入回路板號，屏幕將顯示本回路板被登記的設備信息。按下面板上“檢查”按鍵，可查詢系統現場部件狀態。
下一步根據查詢到的已登記上的地址與施工方提供的設備對照表或安裝圖紙相對應，確定實際安裝數量是否與登記數量相符，如不符將進入下一步檢查。
注意：
接在總線上的現場部件如果沒有被登記，它將不能被系統識別，將不具備報警、聯動等功能。系統調試就是一個檢查和處理問題的過程，最終
必須保證回路總線上的所有設備均在主機中登記正常，才能夠具備基本功能。
4. 登記常見問題
當回路總線中的某個設備未能正常登記，可能存在以下幾種原因：
Ø 回路中有相同地址的設備存在，即“重號”；
Ø 該設備未安裝；
Ø 該設備的回路線、24V電源線斷路或接線錯誤導致不能正常工作；
Ø 該設備（模塊類）相應終端電阻未安裝或安裝錯誤、阻值不匹配等；
Ø 該設備自身問題或外因（如設備進水、強電燒毀、人為破壞等）導致?lián)p壞，需更換。
1） 重號的排查與處理
在控制器初始界面下按如下菜單進行操作：“

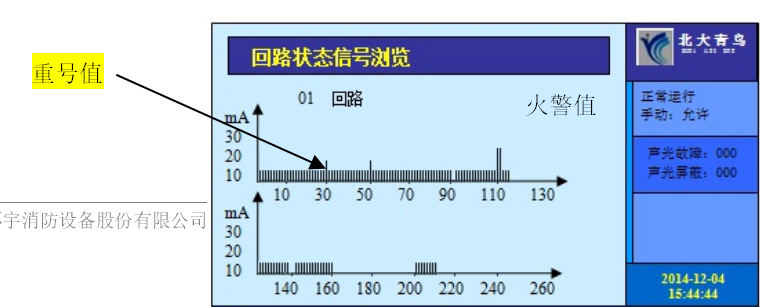

測試→回路狀態信號瀏覽”，輸入需測試的回路號點擊確定后出現下圖：
如圖顯示，回路狀態瀏覽中每一個“豎道”代表一只回路總線設備（煙感、溫感、手報、消報、聲光、模塊等）。
2）狀態表示：
“豎道”不同高度代表現場設備的不同狀態，參考值：
Ø 高度 0 mA： 代表無設備（空號）；
Ø 高度10mA左右：代表正常；
Ø 高度15mA左右：代表重號；
Ø 高度25mA左右：代表火警或反饋。
根據“豎道”不同的高度即可方便直觀的判斷出回路中的設備是否處于正常工作狀態，如上圖示例表示：
Ø 30#、50# 地址為重號；
Ø 110#、111# 地址為火警或反饋狀態；
Ø 91#、140# 地址為空號或設備未在線；
Ø 001～200號為現場報警部件或聯動部件；
Ø 201～215為火災顯示盤（層顯）。
根據以上結果對重號地址進行排查，對照施工方提供的設備安裝圖及設備編碼表，通過編碼器對現場設備讀碼進行核實，修改重號的設備地址。
3）丟點的排查與處理
對回路瀏覽中沒有數值的設備進行檢查，通常按以下步驟進行檢查：
Ø 該設備為預留空號，無需檢查；
Ø 到場觀察該設備巡檢燈是否按每隔3秒正常閃爍，如巡檢正常代表設備供電正常，可通過編碼器讀碼核實設備地址，或更換設備觀察結果；
Ø 如該設備巡檢燈不亮，可摘掉設備后通過萬用表檢查回路供電、24V供電電壓是否正常，如無電壓、電壓過低等需溝通施工方檢查線路問題；
Ø 對于模塊類產品如線路供電正常，還需再檢查終端電阻是否連接正確、阻值是否匹配。
5. 回路地址手動登記
當完成“回路地址自動登記”步驟后如再出現回路斷線、24V斷電等情況時已登記正常的設備會在100秒之內報出地址故障，如此時再操作“回路地址自動登記”報故障的地址將被清除。
為避免重復操作自動登記的繁瑣，有時在增加少量設備時需操作到“回路地址手動登記”菜單，相當于手動對某個地址或某個號段的地址單獨進行登記，也可手動對某些設備的登記類型進行修改，或?qū)⒛硞€或某段登記地址解除。
在控制器初始界面下按如下菜單進行操作：“
安裝→回路地址手動登記”，進入后如下圖：
輸入需要登記或解除的某個或某段地址，選擇相應的設備類型后操作F4或F5按鍵。
注意：
手動登記時，輸入地址范圍：001～215號（1-200號總線設備地址；201-215號數碼層顯地址）。
手動登記類型說明：
Ø 感煙：煙感探測器；
Ø 感溫：溫感探測器；
Ø 手報：手動報警按鈕；
Ø 消鈕：消火栓報警按鈕；
Ø 輸入模塊：JBF4131輸入模塊；
Ø 輸入輸出模塊：JBF4141輸入輸出模塊；
Ø 監管：對于采用輸入模塊監視的非消防類相關設備（如防盜報警、壓力、水箱液位監控等），可將該設備對應的輸入模塊登記為本類型，在主機端報警后將以“監管”類型進行顯示；
Ø 中繼模塊：JBF4137中繼模塊；
Ø 復合：JBF-4000復合式探測器；
Ø 警報：為了實現“聲光/廣播輪響”功能，需將系統中的編址型聲光警報器手動登記為本類型；
Ø 緊急廣播：當報警主機系統中不存在CAN總線通訊廣播盤時為了實現“聲光/廣播輪響”功能，需將回路中帶載的JBF4143輸出模塊（廣播控制模塊）登記為本類型；
Ø 總線廣播：當報警主機與HY5723D廣播控制盤采用CAN總線通訊時，回路中帶載的JBF4143輸出模塊（廣播控制模塊）需手動登記為本類型；
Ø 聲光：JBF-3372D、JBF4372E編址型聲光警報器；
注意：
編址型聲光警報器自動登記后默認類型為“輸入輸出模塊”，如手動登記為“聲光”類型后將
不受主機手自動狀態控制，滿足聯動邏輯后即直接自動啟動；
Ø 輸出模塊：對于某些不能提供反饋的受控設備（如燃?xì)馇袚Q閥、電磁閥等），可將其對應的控制模塊手動登記為“輸出模塊”類型，該模塊將不再監視反饋信號；
Ø 層顯：樓層顯示器設備。
1. 手動聯動調試
手動聯動調試的目的是手動啟動相關受控設備對應的模塊，檢查模塊啟動、設備動作、設備反饋是否正常，手動聯動調試是自動聯動調試的基礎。
進行手動聯動控制前，必須將報警主機設置為“
手動允許”狀態，否則手動啟動命令將無法發出。
在主機初始界面下操作菜單：“

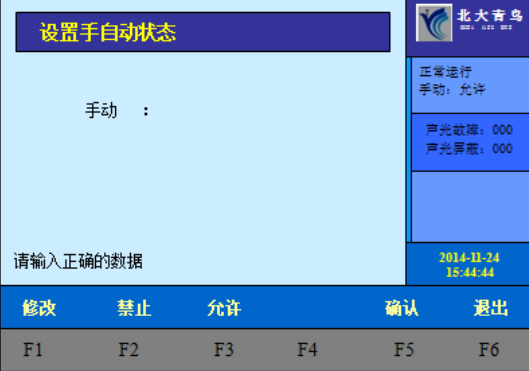

設置→設置手動控制狀態”，進入后如下圖，設置為“允許”并確認。
1）總線手動聯動調試
在主機初始界面下操作菜單：“
設置→設置手動啟停設備”，進入后如下圖：
輸入需要啟動的模塊控制器號、回路號、地址號，如啟動本機帶載模塊控制器號輸入“
00”，如啟動聯網控制器帶載的模塊，控制器號輸入該聯網控制器的機器號即可。
注意：
手動啟動
本機所帶的總線聯動地址時（編址聲光、JBF4141輸入輸出模塊），如本機設置為“區域機”，“控制器”一項地址為“
00”不可選擇，代表啟動本機設備；如本機設置為“集中機”，“控制器”一項地址可以輸入“
00”也可以輸入本機實際地址，均能夠啟動本機設備，如輸入其他聯網控制器號則實現跨機手動啟動（本機發命令啟動聯網區域機設備）。

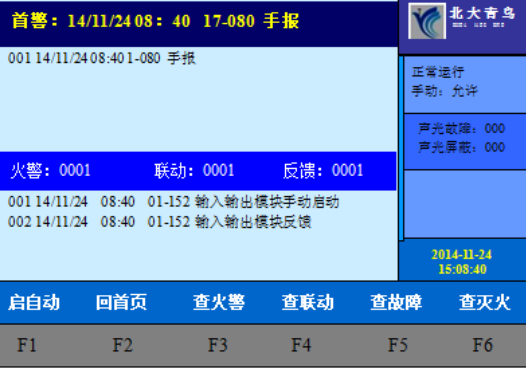

操作按鍵“F4”啟動該模塊后，主機將顯示“啟動命令已發出”，操作返回主機初始界面，10秒內主機應收到該受控設備的反饋，表示該設備動作正常，如下圖：
報警主機界面分為上下兩部分，上半部分顯示火警信息、下半部分顯示聯動（啟動、反饋）信息。手動啟動后可再返回“手動啟停設備”界面，輸入該模塊地址后操作“F5”鍵停止該模塊動作，或直接操作主機面板按鍵“復位”。
注意：
重要的聯動受控設備（
如卷簾門、電梯）等在聯動測試前應安排人員在現場檢查并值守，避免設備動作時出現意外事故。
聯動受控設備（如卷簾門、排煙風口等）動作后需到現場對該設備進行人工復位，否則主機端將始終顯示該設備“反饋”。
如該模塊手動啟動后10秒內未收到受控設備反饋，主機界面將顯示該模塊“反饋缺失”。
“反饋缺失”問題的檢查：
Ø 受控設備自身原因未能正常啟動，溝通施工方聯系供貨廠家處理設備問題；
Ø 聯動模塊輸出端、反饋端接線錯誤或輸出端斷線、接觸不良等原因；
Ø 受控設備反饋信號問題，因我司所有控制模塊均且只能接收無源反饋信號，所以可通過萬用表通斷檔測量該受控設備動作后反饋信號是否閉合（短路）、是否為無源反饋信號（無電壓信號），如反饋信號問題需溝通施工方聯系供貨廠家處理設備問題；
Ø 可將模塊底座上反饋端外線摘掉，直接人為短路該模塊反饋端查看主機是否能夠收到反饋信號，用以迅速判斷該模塊自身有無問題。
2）多線手動聯動調試
2.1）多線控制盤相關設置
在專線聯動調試前應先對本機的專線控制盤進行相關設置，在主機初始界面下按菜單操作：“
安裝→設置多線登記及故障檢測”，進入后如下圖：
說明：
Ø 多線控制盤：輸入要設置的多線盤盤號（范圍01~20）；
Ø 回路：表示該多線盤1~8路；
Ø 登記標志：表示該路多線控制是否被啟用（1開啟、0關閉），必須設置為“1”后該路多線控制才能正常使用；
Ø 故障檢測：表示該路多線控制是否開啟故障檢測功能（1開啟、0關閉），關閉故障檢測功能后不影響該路多線控制啟停功能；
Ø 外設消防泵：本多線控制盤具有收到消火栓按鈕報警后自動啟動消火栓泵的功能，同時消火栓泵反饋后自動點亮系統中所有消火栓按鈕（登記類型也必須為消鈕）的回答指示燈；
要實現以上功能，需要將連接消火栓泵的控制回路“
外設消防泵”項設置為“
1”，回路中所有消火栓按鈕設備登記類型也必須為“
消鈕”。
注意：
如需實現消鈕類型報警后自動啟動消火栓泵功能，除完成本項設置外，本塊專線控制盤撥碼開關
第6位也必須置于
OFF（出廠默認）位，否則不能按消鈕類型自動聯動。
Ø 輸出狀態配置：根據受控設備的需要，設置本路多線控制的輸出狀態，“0”為啟動后持續輸出（即自保持輸出）；“1”為單次輸出（即點動脈沖輸出1次后撤銷）。
因選擇“
持續”或“
單次”輸出的不同，該路專線控制末端所連接的JBF5155模塊的接線方式也會有所區別，詳見（本文2.5.1）JBF5155接線圖。
如上圖所示，表示01號多線盤1~6路被啟用，且輸出狀態均為“持續輸出”，故障檢測功能均已開啟；其中本多線控制盤01路控制設備為“消火栓泵”；本多線盤7、8兩路功能關閉。
2.2）多線控制盤的手動啟動
在操作多線控制盤手動啟動前需通過鑰匙將該多線盤手動控制鎖置于“
允許”位置，“允許”綠色指示燈點亮。
注意：
每塊多線控制盤均有獨立的“手動”“自動”狀態轉換鎖，該控制鎖只完成對
本塊多線盤的手自動狀態轉換。
按下該多線盤相應控制回路的“啟動”按鍵，主機屏幕下半部分將顯示該路多線啟動狀態，同時該路多線盤啟動紅色指示燈常亮，受控設備正常啟動后在10秒內該路多線控制盤“反饋”綠色指示燈應常亮，同時主機屏幕顯示該路設備反饋，代表啟動正常。
如操作該路啟動后10秒左右未收到受控設備反饋，該路多線控制“啟動”紅燈進行閃亮提示，同時主機屏幕顯示該路多線控制“反饋缺失”，檢查步驟同“總線控制模塊”。
當該路專線控制出現線路斷路、短路、模塊故障等情況時，主機會在100秒以內報出該路多線故障，同時點亮該路故障指示燈（黃色）。
以上手動啟動操作完成后，按下該路“停止”按鍵，停止該路所對應的JBF5155輸入輸出模塊動作。
多線盤電壓的測量：
Ø 多線盤輸出電壓SL+、SL-（萬用表直流檔測量）：正常監控狀態8V；
Ø 輸出狀態為“持續”時：
按下啟動鍵，電壓輸出24~27V；按下停止鍵電壓恢復至8V；
Ø 輸出狀態為“單次”時：
按下啟動鍵，電壓輸出24~27V保持2秒左右后電壓恢復至8V；
按下停止鍵，電壓輸出24~27V保持2秒左右后電壓恢復至8V；
通過以上電壓參考值可初步判斷該多線盤基本功能是否正常。
2. 自動聯動的調試
自動聯動調試的目的一方面可檢驗聯動邏輯編程是否正確、完善，另一方面也可檢驗控制器聯動電源在實際發生火情后是否能夠滿足現場聯動設備同時啟動的需要。
在測試報警系統的自動聯動之前應先與施工方、物業方、甲方、相關設備廠家等部門進行溝通，確認現場具備自動聯動測試條件，尤其是對于改造項目、使用中的項目，避免因聯動設備動作造成人員恐慌或其他不必要的損失。
注意：
重點檢查本系統中是否有氣體滅火控制系統，測試聯動前必須將氣滅鋼瓶電磁閥摘除。
在進行自動聯動測試前需將主機轉換為“
自動允許”狀態，主機顯示控制盤“手動/自動”方式控制鎖負責控制本機所有報警回路的手自動狀態（如聲光、JBF4141輸入輸出模塊等總線模塊）；
JBF-11S-CD8B多線控制盤上的“自動/手動”方式控制鎖負責完成
本塊多線控制盤的手自動狀態。
所有手自動控制鎖均有指示燈顯示當前工作狀態，“允許狀態”：綠燈常亮，“禁止?fàn)顟B(tài)”紅燈常亮。
1）總線自動聯動調試
將編輯好的聯動邏輯上傳至本機后即可進行下一步的總線聯動自動測試，將控制器轉換為“自動允許”后進行吹煙報警或手報報警測試，當報警地址滿足聯動邏輯觸發條件后主機將自動發出聯動啟動命令控制相關設備動作。
設備動作后應能在10秒以內收到該設備的反饋信息，對于啟動后未收到反饋信息的模塊地址，主機將報出該地址“反饋缺失”，下一步溝通施工方到現場檢查問題原因。
對于不能提供反饋信息的受控設備（如燃?xì)馇袛嚅y、電磁閥等），可將該對應的模塊在主機“回路地址手動登記”菜單中將其修改為“輸出模塊”類型，這樣即使未收到反饋信息也將不會再報出“反饋缺失”。
注意：
重要的聯動受控設備（
如卷簾門、電梯）等在聯動測試前應安排人員在現場檢查并值守，避免設備動作時出現意外事故。
自動聯動測試檢查內容：
Ø 聯動邏輯編寫是否正確（滿足聯動觸發條件后，主機是否對應該動作的受控設備均已發出啟動命令）；
Ø 聯動設備啟動是否正常（通過啟動模塊的數量與反饋的數量相對應判斷設備是否動作正常），同時應到現場對受控設備的動作狀態進行查看；
Ø 通過設備的正常啟動與否判斷該系統消防聯動電源是否能滿足設備啟動需求，如排煙口、送風口設備較多時最易出現啟動后電壓降過大，造成不能動作的情況，可在模塊啟動后通過萬用表測量輸出電壓進行判斷。
常見自動聯動不能啟動的原因：
Ø JBF4141模塊自身問題，可通過更換排除；
Ø 受控設備自身問題、受控設備啟動電路問題；
Ø 聯動邏輯編程問題，檢查處理；
Ø 24V電源線路距離過長、線徑過細、對地短路等原因造成壓降過大，查線檢查確認，如因距離過長、同時啟動聯動設備過多等則需增加現場壁掛聯動電源；
Ø 電磁動作類受控設備（如排煙風口、正壓送風口、24V分勵脫扣器等）瞬間啟動電流較大，同時聯動啟動數量較多時可能會出現不能聯動的情況，典型現象為單點聯動正常，自動聯動時隨機動作，測量現場啟動后的24V電壓壓降過大。
此時可通過聯動邏輯延時啟動、啟動后自動撤銷等方式緩解該問題，如仍不能解決則需增加現場壁掛電源。
2）聲光/廣播輪響的調試
根據《
火災自動報警系統設計規范》GB50116-2013國標要求，發生火情后本系統應能實現聲光 /廣播輪響功能。按以下步驟設置：
2.1）設備類型設置
Ø
聲光警報器
編址型聲光警報器自動登記后默認設備類型為“輸入輸出模塊”，需通過北大青鳥編程軟件（模式二版）將本系統中聲光警報器均修改為“
警報”類型；也可通過主機菜單“回路地址手動登記”進行類型修改。
Ø
廣播模塊
JBF4143輸入輸出模塊（廣播模塊）自動登記后默認設備類型為“輸入輸出模塊”。
對于采用與報警主機
CAN通訊的HY5723D廣播控制盤，應通過編程軟件（
模式二版）將本系統中廣播模塊均修改為“
總線廣播”類型；也可通過主機菜單“回路地址手動登記”進行類型修改。
對于和報警主機
無CAN通訊功能的廣播系統，應通過編程軟件（模式二版）將本系統中廣播模塊均修改為“
緊急廣播”類型；也可通過主機菜單“回路地址手動登記”進行類型修改。
注意：
聲光警報器及廣播模塊的設備類型必須按以上要求進行設置，否則無法實現輪響功能，類型修改完畢后可在主機“
查詢→查詢登記地址”菜單中進行核查。
2.2）輪響時間設置
在主機初始菜單界面操作：“

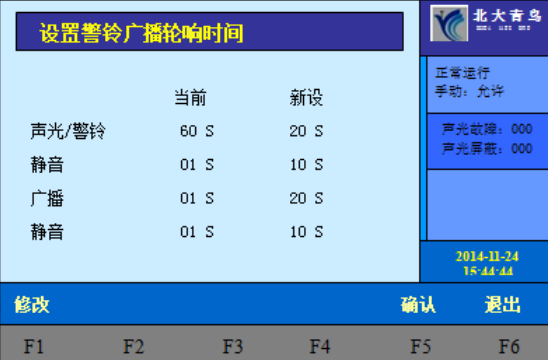

設置→設置警鈴廣播輪響時間”，進入后如下圖：
建議聲光/廣播輪響間隔時間如上圖所示（20/10/20/10），點擊確定后退出。
將報警控制器轉換為自動“
允許”，廣播系統處于待機狀態，當報警地址滿足聯動邏輯觸發條件后主機將自動按設置的間隔時間進行聲光/廣播的輪響啟動。
JBF-11S-CD8B型多線控制盤除了可以完成對受控設備手動啟?？刂仆庖部赏ㄟ^聯動邏輯編程完成自動聯動控制。
將報警主機顯示控制盤“自動/手動”控制鎖轉換為“
自動允許”狀態，本多線控制盤的“自動”控制鎖也必須轉換為“
允許”狀態。
當報警地址滿足聯動邏輯觸發條件后，主機將自動啟動本多線控制盤相應控制回路，“啟動”指示紅燈常亮，受控設備正常啟動后10秒內“反饋”綠燈常亮，同時相關聯動信息會在報警主機屏幕下半部分同步顯示。
如該聯動設備未能正常啟動或啟動后在10秒內未能提供反饋信號，報警主機將顯示該路專線控制“反饋缺失”，同時該路專線控制盤“啟動”紅燈閃亮提示。
注意：
JBF-11SF-CD8B型多線控制盤具有消火栓報警按鈕報警后自動聯動啟動消火栓泵的功能，所以對于消火栓泵聯動無需進行編程，只需將本路多線控制設置為“消火栓泵”（注意第6位撥碼開關位置），消鈕報警類型在主機能夠自動識別，當消鈕報警后將自動聯動消火栓泵。
